Стоимость производства:
от 90 000 руб.

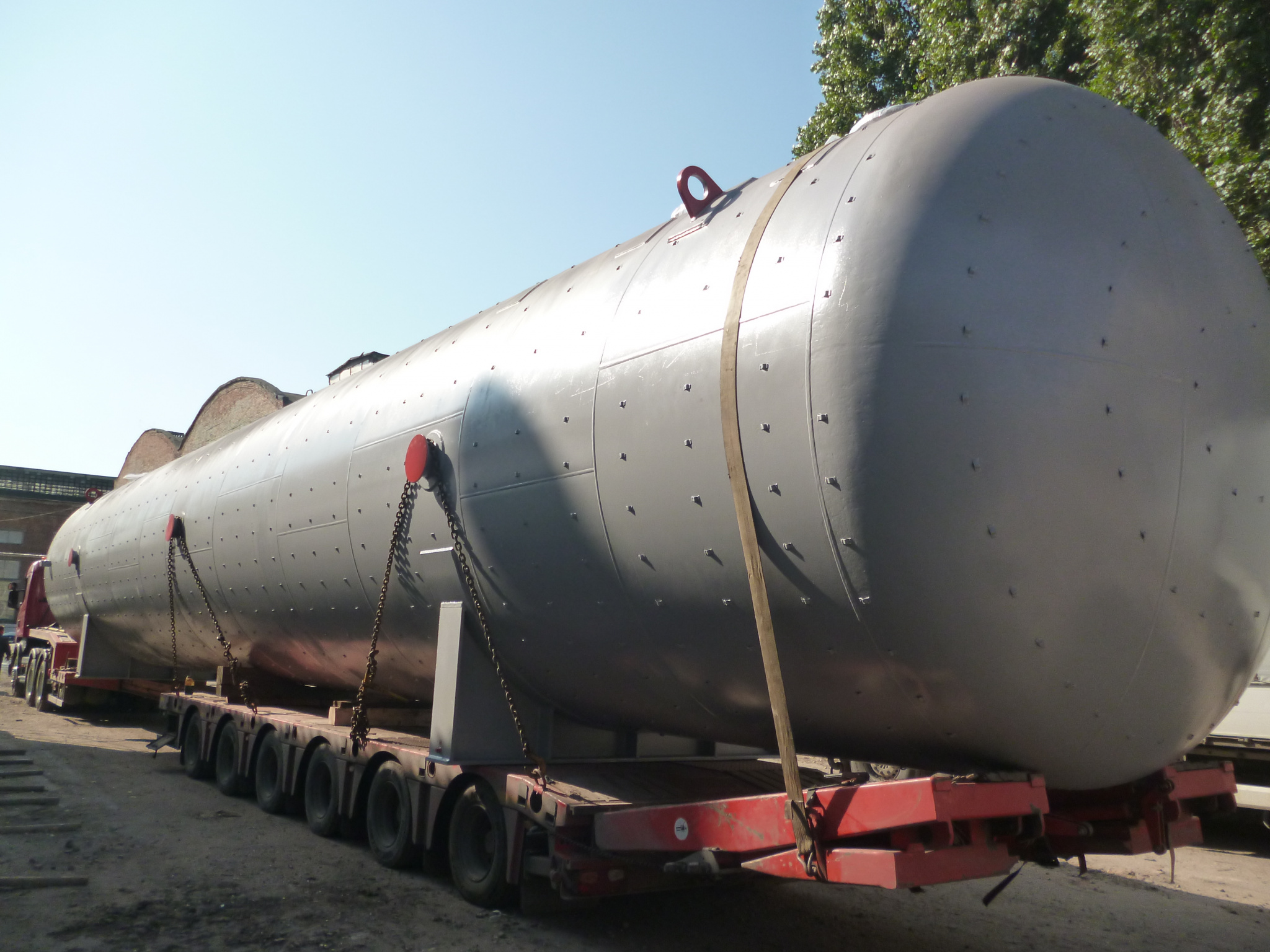

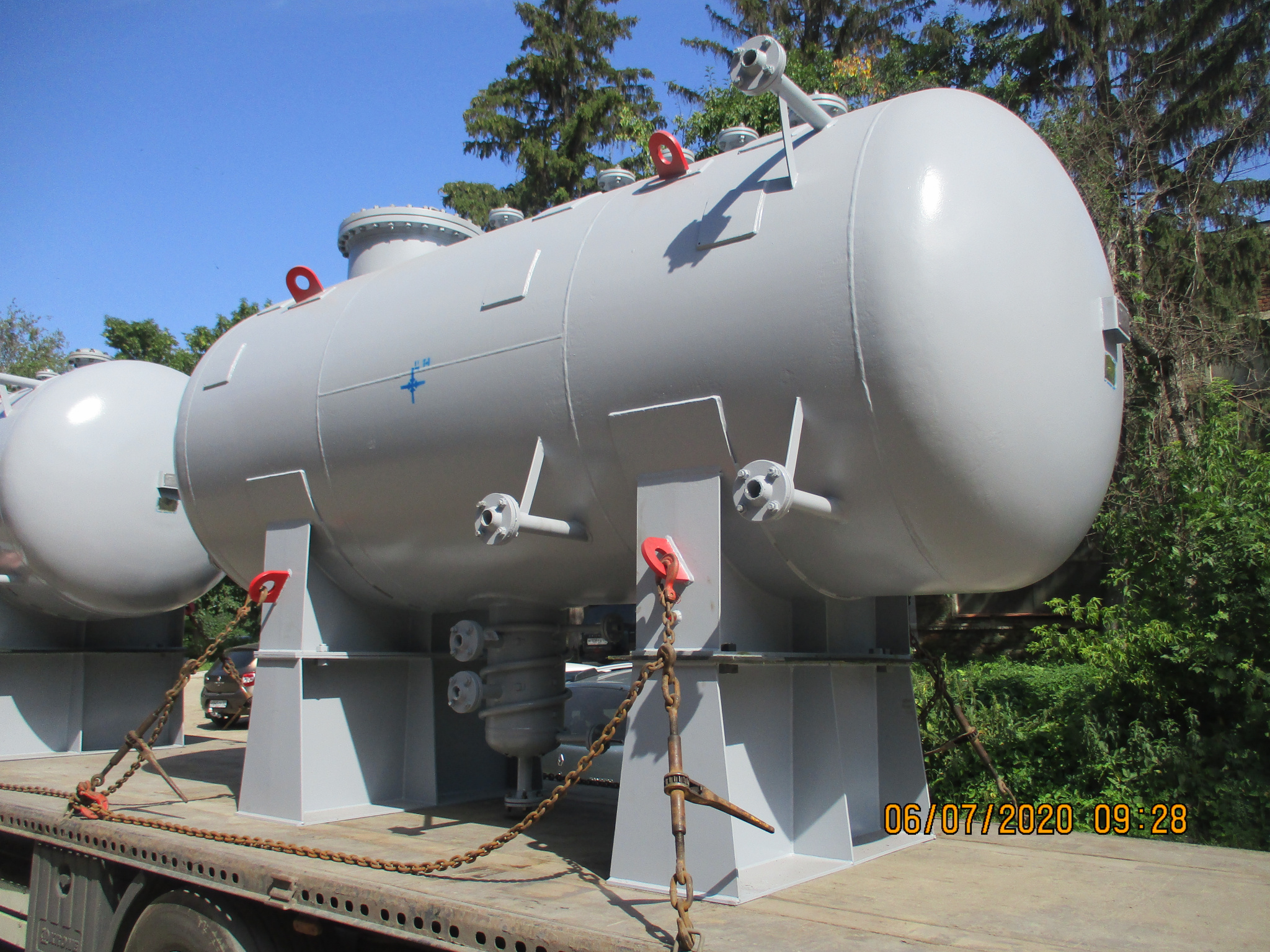

Стальные емкостные аппараты используются для хранения и выдачи жидких и газообразных неагрессивных сред. Они не могут применяться для хранения сжиженных углеводородных газов в помещениях, а также для перевозки жидких и газовых сред.
ООО Химмаш производит аппараты емкостные в горизонтальном и вертикальном исполнениях объемами от 2, 4, 6.3, 8, 10, 16, 20, 25, 32, 50, 80, 100 и 200 м3, с условными давлениями 0.8, 1.0, 1.6 и 2.5 МПа (8-25 кгс/см2) и температурами сред от -60 до +300°С.
Емкостные аппараты для жидких и газовых неагрессивных сред могут оборудоваться наружными или внутренними теплообменными устройствами, площадками обслуживания и наружными лестницами.
Аппараты изготавливаются трех типов (в климатическом исполнении УХЛ1 – для районов с умеренным и холодным климатом и Т1 – для тропического климата):
Условное обозначение емкостных цилиндрических аппаратов:
1-10-2,5-2-Л (И, Т, Э)
Аппараты применяются в различных технологических установках следующих отраслей промышленности: нефтехимическая, нефтеперерабатывающая, нефтяная, газовая и химическая.
По желанию заказчика (в технически обоснованных случаях) возможно:
Поставка аппаратов емкостных цилиндрических для газов и жидких сред в г. Тула осуществляется из Пензы
Объем, куб.м. | Маркировка | Условное давление, Мпа (кгс/см2) | Диаметр, мм | Длина, мм | Высота, мм | Масса, кг /материальное исполн./ | |
1 | 2, 3 | ||||||
4 | 1-4-1,6 | 1,6 (16) | 1 200 | 3705 | 1990 | 1895 | 1625 |
1-4-2,5 | 2,5 (25) | 2000 | 2370 | 2100 | |||
8 | 1-8-1,0 | 1,0 (10) | 1 600 | 4200 | 2390 | 2715 | 2320 |
1-8-1,6 | 1,6 (16) | 4200 | 2395 | 3055 | 2680 | ||
1-8-2,5 | 2,5 (25) | 4210 | 2400 | 3860 | 3485 | ||
10 | 1-10-1,0 | 1,0 (10) | 1 600 | 5300 | 2390 | 3115 | 2630 |
1-10-1,6 | 1,6 (16) | 5300 | 2395 | 3595 | 3130 | ||
1-10-2,5 | 2,5 (25) | 5310 | 2400 | 4560 | 4095 | ||
16 | 1-16-1,0 | 1,0 (10) | 2 000 | 5305 | 2795 | 4045 | 3580 |
1-16-1,6 | 1,6 (16) | 5350 | 2800 | 5200 | 4545 | ||
1-16-2,5 | 2,5 (25) | 5350 | 2800 | - | 5820 | ||
20 | 1-20-1,0 | 1,0 (10) | 2 000 | 6500 | 2795 | 4570 | 3980 |
1-20-1,6 | 1,6 (16) | 6550 | 2800 | 6145 | 5370 | ||
1-20-2,5 | 2,5 (25) | 6550 | 2800 | - | 6800 | ||
25 | 1-25-1,0 | 1,0 (10) | 2 400 | 5845 | 3200 | 5945 | 5100 |
1-25-1,6 | 1,6 (16) | 5850 | 3205 | 7385 | 6560 | ||
1-25-2,5 | 2,5 (25) | 5860 | 3210 | - | 8960 | ||
32 | 1-32-1,0 | 1,0 (10) | 2 400 | 7345 | 3200 | 7030 | 6000 |
1-32-1,6 | 1,6 (16) | 7350 | 3205 | 8830 | 7820 | ||
1-32-2,5 | 2,5 (25) | 7360 | 3210 | - | 10750 | ||
50 | 1-50-1,0 | 1,0 (10) | 2 400 | 11045 | 3200 | 10385 | 8900 |
1-50-1,6 | 1,6 (16) | 11050 | 3205 | 12705 | 11240 | ||
1-50-2,5 | 2,5 (25) | 11060 | 3210 | - | 15520 | ||
80 | 1-80-0,8 | 0,8 (8) | 3 000 | 11450 | 3800 | 13405 | 11900 |
1-80-1,0 | 1,0 (10) | 11450 | 3805 | 15015 | 13350 | ||
1-80-1,6 | 1,6 (16) | 11455 | 3825 | 18600 | 16630 | ||
1-80-2,5 | 2,5 (25) | 11505 | 3830 | - | 22600 | ||
100 | 1-100-0,8 | 0,8 (8) | 3 000 | 13945 | 3805 | 15740 | 13850 |
1-100-0,8 | 1,0 (10) | 13945 | 3815 | 17650 | 15600 | ||
1-100-0,8 | 1,6 (16) | 13955 | 3815 | 21900 | 19600 | ||
1-100-0,8 | 2,5 (25) | 14010 | 3830 | - | 29100 | ||
200 | 1-200-1,0 | 1,0 (10) | 3400 | 21650 | 4215 | 33180 | 29600 |
1-200-1,6 | 1,6 (16) | 21650 | 4215 | 44500 | 40000 |
Объем, куб.м. | Маркировка | Условное давление, Мпа (кгс/см2) | Диаметр, мм | Высота, мм | Масса, кг /материальное исполн./ | |
1 | 2, 3 | |||||
2 | 2-2-1,6 | 1,6 (16) | 1 000 | 3560 | 1575 | 1420 |
2-2-2,5 | 2,5 (25) | 3600 | 1820 | 1650 | ||
4 | 2-4-1,6 | 1,6 (16) | 1 200 | 4450 | 2055 | 1800 |
2-4-2,5 | 2,5 (25) | 4465 | 2600 | 2350 | ||
6,3 | 2-6,3-1,0 | 1,0 (10) | 1 600 | 4055 | 2565 | 2260 |
2-6,3-1,6 | 1,6 (16) | 4060 | 2865 | 2560 | ||
2-6,3-2,5 | 2,5 (25) | 4080 | 3625 | 3315 | ||
8 | 2-8-1,0 | 1,0 (10) | 1 600 | 4855 | 2920 | 2550 |
2-8-1,6 | 1,6 (16) | 4860 | 3245 | 2870 | ||
2-8-2,5 | 2,5 (25) | 4880 | 4125 | 3750 | ||
10 | 2-10-1,0 | 1,0 (10) | 1 600 | 5955 | 3330 | 2870 |
2-10-1,6 | 1,6 (16) | 5960 | 3775 | 3310 | ||
2-10-2,5 | 2,5 (25) | 5980 | 4805 | 4340 | ||
16 | 2-16-0,8 | 0,8 (8) | 2 000 | 6275 | 4260 | 3830 |
2-16-1,0 | 1,0 (10) | 6275 | 4250 | 4250 | ||
25 | 2-25-1,0 | 1,0 (10) | 2 400 | 6725 | 6660 | 5860 |
2-25-1,6 | 1,6 (16) | 6685 | 8200 | 7420 | ||
32 | 2-32-1,0 | 1,0 (10) | 2 400 | 8225 | 7765 | 6780 |
2-32-1,6 | 1,6 (16) | 8240 | 9625 | 8660 | ||
50 | 2-50-0,8 | 0,8 (8) | 2400 | 11885 | 9750 | 9750 |
2-50-1,0 | 1,0 (10) | 11935 | 11100 | 11100 | ||
2-50-1,6 | 1,6 (16) | 11940 | - | 12500 | ||
80 | 2-80-0,8 | 0,8 (8) | 3 000 | 12205 | 15060 | 13550 |
2-80-1,0 | 1,0 (10) | 12205 | 16510 | 15000 | ||
2-80-1,6 | 1,6 (16) | 12210 | - | 18450 | ||
2-80-2,5 | 2,5 (25) | 12270 | - | 23980 | ||
100 | 2-100-0,8 | 0,8 (8) | 3 000 | 14705 | 17550 | 15650 |
2-100-1,0 | 1,0 (10) | 14705 | 19400 | 17500 | ||
2-100-1,6 | 1,6 (16) | 14725 | - | 23820 | ||
2-100-2,5 | 2,5 (25) | 14785 | - | 30550 |
Объем, куб.м. | Маркировка | Условное давление, Мпа (кгс/см2) | Диаметр, мм | Высота, мм | Масса, кг /материальное исполн./ | |
1 | 2, 3 | |||||
2 | 3-2-1,6 | 1,6 (16) | 1 000 | 2960 | 1160 | 1000 |
3-2-2,5 | 2,5 (25) | 3000 | 1450 | 1250 | ||
4 | 3-4-1,6 | 1,6 (16) | 1 200 | 3930 | 1660 | 1400 |
3-4-2,5 | 2,5 (25) | 3935 | 2250 | 1970 | ||
6,3 | 3-6,3-1,0 | 1,0 (10) | 1 600 | 3670 | 2060 | 1750 |
3-6,3-1,6 | 1,6 (16) | 3675 | 2320 | 2000 | ||
3-6,3-2,5 | 2,5 (25) | 3695 | 3050 | 2720 | ||
8 | 3-8-1,0 | 1,0 (10) | 1 600 | 4470 | 2400 | 2000 |
3-8-1,6 | 1,6 (16) | 4475 | 2720 | 2340 | ||
3-8-2,5 | 2,5 (25) | 4485 | 3550 | 3150 | ||
10 | 3-10-1,0 | 1,0 (10) | 1 600 | 5575 | 2900 | 2420 |
3-10-1,6 | 1,6 (16) | 5580 | 3380 | 2900 | ||
3-10-2,5 | 2,5 (25) | 5635 | 4400 | 3880 | ||
16 | 3-16-0,8 | 0,8 (8) | 2 000 | 5640 | 3650 | 3050 |
3-16-1,0 | 1,0 (10) | 5690 | 4750 | 4100 | ||
25 | 3-25-1,0 | 1,0 (10) | 2 400 | 6270 | 5480 | 4660 |
3-25-1,6 | 1,6 (16) | 6280 | 7000 | 6200 |
В комплект поставки входит: стальной аппарат в собранном виде, ответные фланцы, рабочие прокладки, крепежные детали, заглушки и пробки, а также с теплообменное устройство (в случае, если это было оговорено в договоре). Аппараты типа 1 объемом 80, 100, 200 куб.м. могут оснащаться опорными лапами (в случае их установки на железобетонные постаменты). Аппараты типа 1 объемом 200 куб.м. могут комплектоваться седловыми опорами с подкладным листом и регулировочными винтами.
Производственная корпорация «Химмаш» гарантирует соответствие емкостных стальных цилиндрических аппаратов требованиям технических условий (ТУ 3615-006-00220322-2004) при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации – 18 месяцев с момента ввода аппарата в эксплуатацию, но не более 24 месяцев с даты отгрузки.
Для того, чтобы купить емкостной стальной цилиндрический аппарат (горизонтальный либо вертикальный), необходимо позвонить по контактным телефонам в отдел маркетинга или направить запрос на электронную почту.

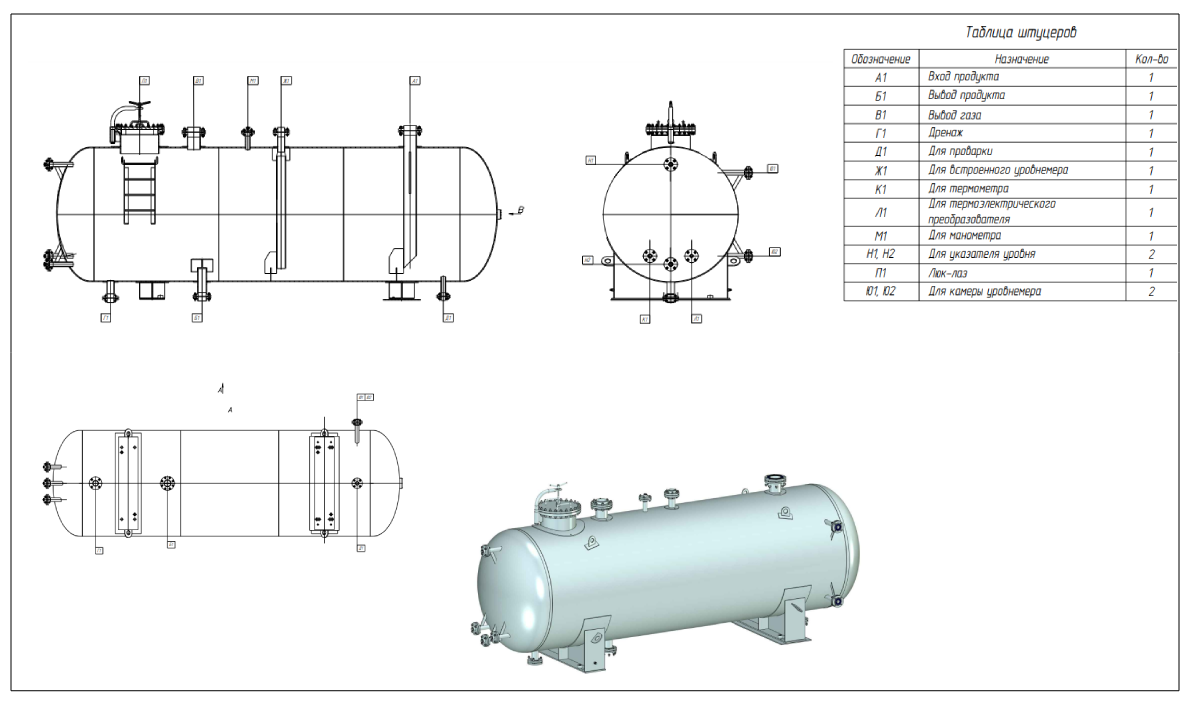

горизонтальные аппараты для жидких сред тип 1

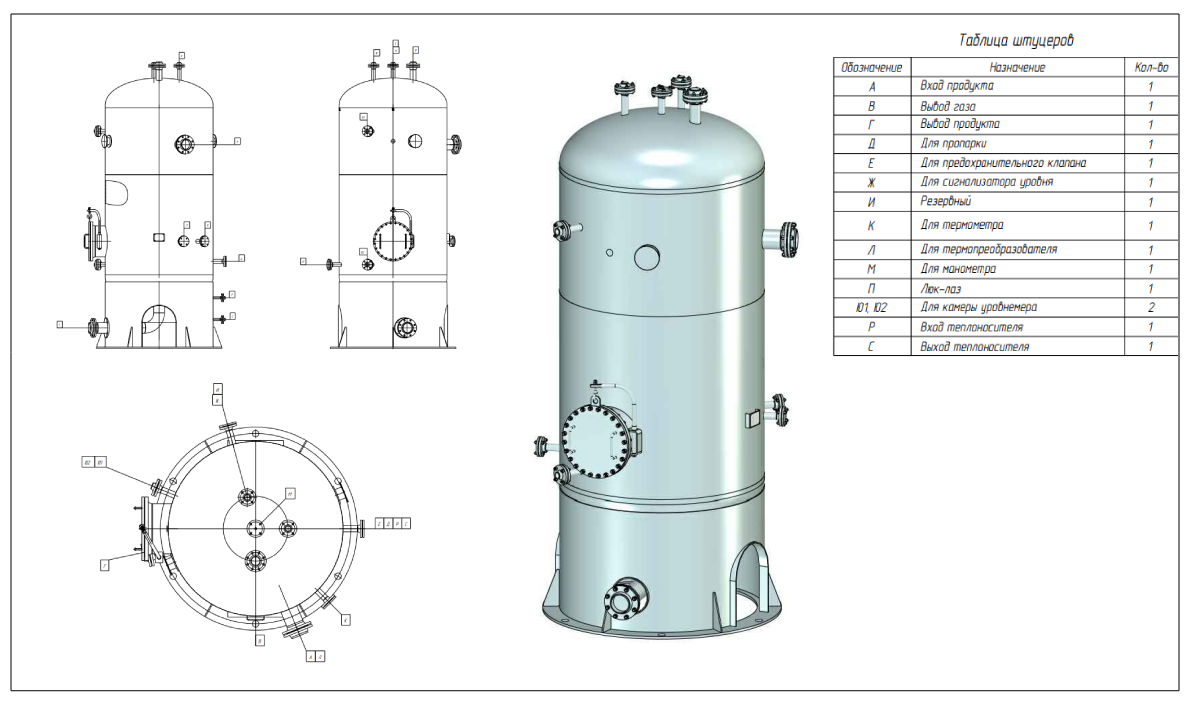

вертикальные аппараты для жидких сред тип 2

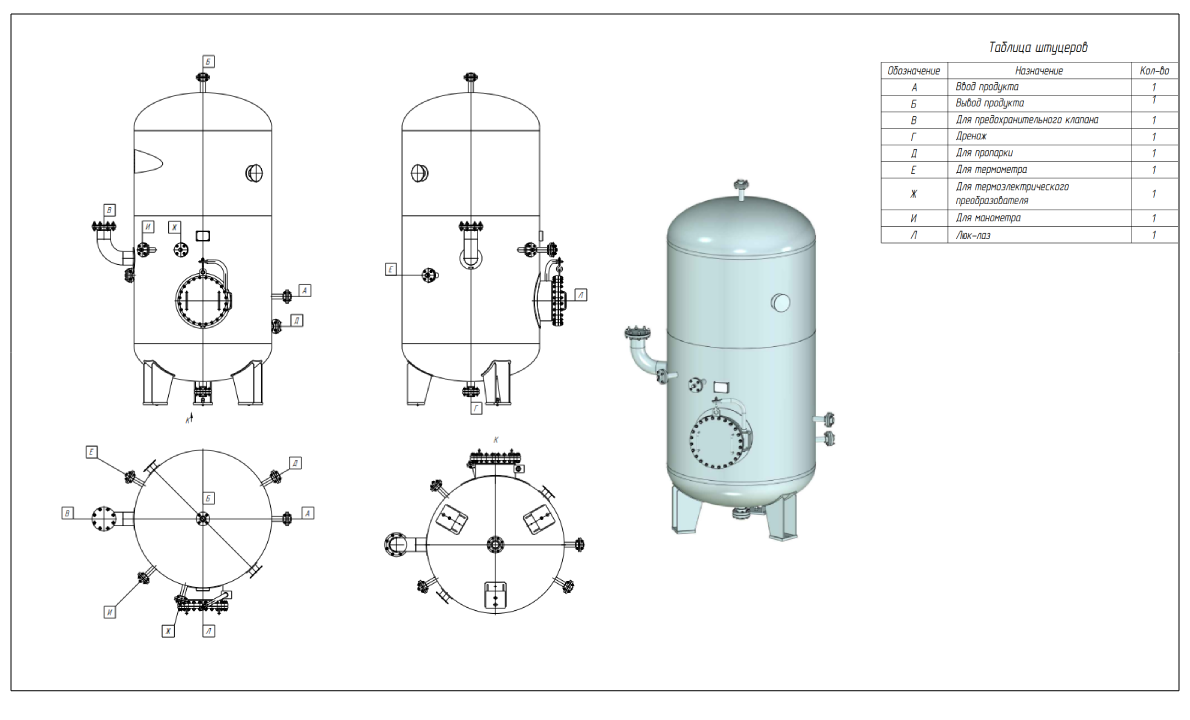

вертикальные аппараты для жидких сред тип 3
Для заказа нашей продукции вы можете скачать опросный лист на аппараты емкостные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
