Стоимость производства:
от 2 500 руб.
ООО Химмаш предлагает заказать компенсаторы ПГВУ (компенсаторы для пылегазовоздухопроводных установок) - предназначен для компенсации изменения размеров трубопроводов и металлических конструкций при колебаниях температуры. Устройства такого рода широко используются в трубопроводах большого диаметра, где применение сальникового или сильфонного компенсатора невозможно. Компенсатор данного типа востребован в нефтяной, газовой и химической отраслях промышленности, где он входит в состав теплообменного и газотурбинного оборудования. Благодаря использованию однослойных материалов и особому конструктивному исполнению, компенсатор линзовый ПГВУ обладает большей жесткостью по сравнению с сильфонным компенсатором с аналогичными размерами. Компенсатор может содержать как одну, так и несколько линз.
Круглый компенсатор ПГВУ состоит из одной или нескольких полулинз, заключенных в общий защитный патрубок. Компенсирующая способность таких устройств зависит от количества линз – чем их больше, тем выше компенсирующая способность. Установка круглых линзовых компенсаторов в воздуховод производится с помощью сварки или болтов. Во втором случае компенсатор линзовый имеет фланцы. Такой способ монтажа проще, но требует периодической проверки состояния уплотнителя. К тому же стоимость фланцевого линзового компенсатора несколько выше.
Круглые компенсаторы ПГВУ устанавливаются в трубопроводах, где рабочее вещество находится под небольшим давлением. Поэтому можно изготавливать компенсаторы большого диаметра (до 6 метров), которые используются в больших агрегатах. Компенсатор линзовый применяется для компенсации температурного расширения элементов турбин, роторов и прочих крупногабаритных устройств.
Компенсаторы круглые осевые линзовые изготавливаются из стали ст. 3. При этом они сохраняют свою работоспособность при температурах до 425°С. Для повышения жаропрочности применяют нержавеющую сталь, повышающую максимальную температуру рабочей среды до 550°С.

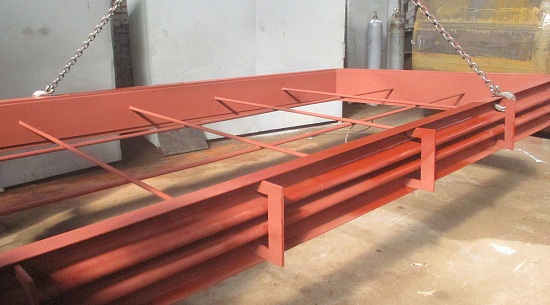

Компенсаторы, линзы которых имеют прямоугольную или квадратную форму, называют прямоугольными. Их компенсирующая способность также прямо пропорциональна количеству линз. Монтаж производится приваркой или же фланцевым соединением. Максимальная температура, при которой прямоугольный компенсатор линзовый ПГВУ сохраняет работоспособность, составляет 400°С. Если в качестве материала используется нержавеющая сталь 12Х18H10T, то температурный диапазон расширяется до 600°С.
Прямоугольные компенсаторы могут иметь длину стороны до 8 метров. При этом их транспортировка может выполняться в разобранном виде с последующей сборкой непосредственно рядом с трубопроводом. Компенсатор ПГВУ прямоугольной формы широко используется в газопроводах и системах воздухоснабжения.
Поставка компенсаторов пгву в г. Тула осуществляется из Пензы
Существует технология, обеспечивающая удвоение компенсационной способности. В процессе монтажа компенсатор пгву растягивают на величину максимальной компенсации и фиксируют в трубопроводе в таком положении. За счет предварительного растяжения компенсационная способность увеличивается в два раза.
Компенсатор линзовый устанавливается в трубопроводы диаметром от 200 до 6000 мм, при этом рабочее давление не должно превышать 0,02 МПа. Компенсаторы сохраняют свою работоспособность при температурах до 550°С. В качестве рабочей среды может выступать воздух, газ, а также пары различных кислот.
Компенсатор ПГВУ может иметь либо круглую, либо квадратную форму. Это определяется формой поперечного сечения трубопровода, для которого предназначены компенсаторы. Компенсатор линзовый круглой формы может монтироваться и в квадратный воздуховод или трубопровод, при этом используется специальное переходное устройство. По такому же принципу монтируются квадратные компенсаторы на круглый трубопровод. Линзовые компенсаторы классифицируются по количеству линз (одно-, двух-, трех- и четырехлинзовые). Для защиты линз от внешних механических воздействий компенсатор ПГВУ имеет внешний стальной патрубок.
Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы ПГВУ и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
