Газосепараторы предназначены для очистки природного газа от различных примесей, попадающих в него во время добычи или при перевозке. Это устройство служит для отделения конденсата (мельчайших капель) и жидких углеродов, снижающих качество изначального материала. Аппараты широко применяются для осуществления процессов переработки и утилизации удаленных частиц. Системы также обеспечивают безопасность естественного газа в ходе транспортировки. Качественный газосепаратор должен выполнять ряд обязательных функций:

  • - рассеивание энергии движения газа и контроль операции;
  • - защита от вторичного попадания жидкости в газ;
  • - снижение скорости подачи жидкости и газа с целью выполнить их гравитационное разделение на ранней стадии;
  • - удерживание жидкости достаточно долгое время, чтобы очистить растворенный газ от примесей, жидкого углерода;
  • - оборудование регулятором уровня, предохранительным клапаном, датчиками давления и другими устройствами;
  • - оснащенность отверстиями оптимального размера для поступления и выведения газа и жидкости;
  • - провиантирование камерами для накопления жидкостей, а также специальным отделением, служащим для осаждения капель.

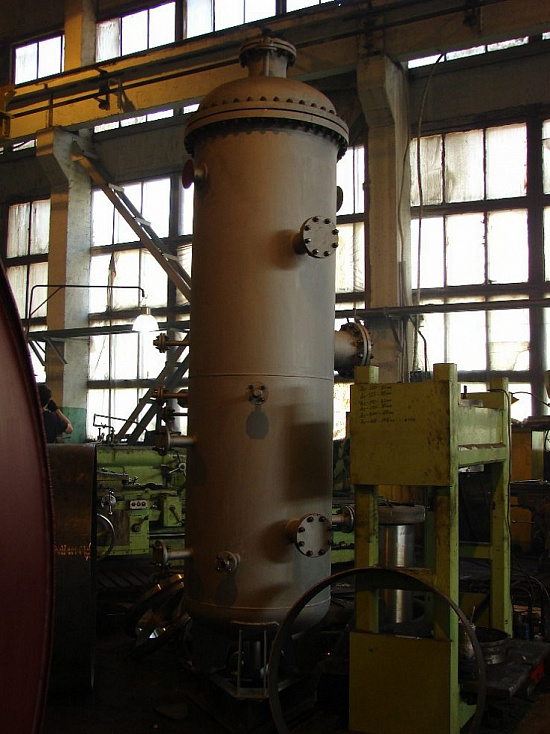

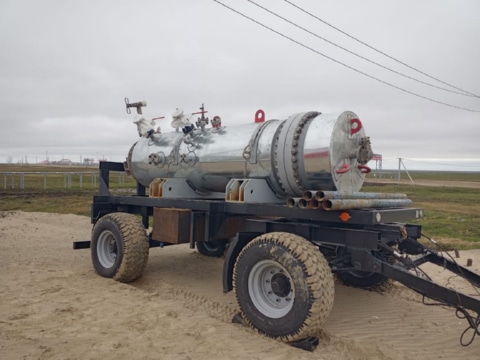

ООО Химмаш изготавливает вертикальные газовые сепараторы в соответствии с необходимыми требованиями ТУ 3683-039-00220322-2009. Устройства отечественного производства отвечают ОСТ26-02-2059-79.

Устройство изготавливается из углеродной или легированной стали. Движение газа в сепараторе (обычно агрегат имеет цилиндрическую форму) осуществляется при помощи тангенциального ввода и конструкции змеевика, находящегося внутри. Различают несколько видов газосепараторов: вертикальные, горизонтальные, сферические, сетчатые. Техника разделяется на двух- и трехфазную. Также газовые сепараторы отличаются исходя из давления.

Цилиндрический сетчатый газосепаратор с фланцем, диаметр которого варьируется между 600 и 800 мм, является оптимальным для эксплуатации при газовом давлении 1,6-6.4 МПа. Цилиндрический газовый сепаратор с корпусным фланцем большего размера (1200, 1600, 2000 мм) предназначает для работ при давлении газа 0,6-4 МПа. Оборудование, обладающее рабочим давлением свыше 6,3 МПа, обеспечивает предыдущую очистку газа. Завершающая процедура по очищению проходит при помощи газосепараторов 2-ой степени – под более высоким давлением – до 8,8 МПа.

Область применения газосепараторов достаточно широка. Устройства используют в нефтедобывающей промышленности, при добыче нефтяного газа. Газовые сепараторы являются неотъемлемой техникой заводов по переработке нефти, выполняют важную роль в поземных хранилищах газа. Аппарат необходим и для подготовки газа перед транспортировкой его по магистральным трубопроводным системам. Такое техническое оснащение устанавливается во всех климатических зонах.

Поставка газосепарторов ГС в г. Тула осуществляется из Пензы

Газосепараторы первого типа имеют производительность до 0,95 млн кубометров в сутки. Вертикальный газовый сепаратор второго типа обеспечивает очистку 5,6 млн кубометров за тот же период времени. Газосепаратор гс 1 сохраняет работоспособность в широком диапазоне температур – от минус 30?С до +100?С. Отечественные газосепараторы устанавливаются в географических зонах Российской Федерации с первой по пятую. Допускаемая сейсмичность – до 9 баллов включительно. Вертикальный газовый сепаратор может работать и в условиях Крайнего Севера. В этом случае газосепараторы оснащаются специальным подогревателем.

Параметры и размеры газосепараторов типа 1

Диаметр внутренний Давление условное МПа (кгс/см2) Объем, м3 Поверхность нагрева, м2 H H1 h h1 D1 D Масса, кг не более
Рабочий Номинальный
D6 V V1 F
600 2,5(25) 4,0(40) 6,3(63) 0,27 0,80 0,80 2200 3350 3415 3510 390 394 400 450 520 19 850 1150 1600
800 1,6(16) 2,5(25) 4,0(40) 6,3(63) 0,50 1,60 1,18 2500 3745 3735 3865 4050 470 473 795 505 500 720 24 1150 1300 1900 3000

Параметры и размеры газосепараторов типа 2


Диаметр
внутренний
Давление
условное
МПа (кгс/см2)
Объем, м3 Поверхность
нагрева, м2
H H1 h h1 D1 D Масса, кг
не более
Рабочий Номинальный
D6 V V1 F
1200 1,0(10)
1,6(16)
2,5(25)
4,0(40)
6,3(63)
8,0 (80)
1,3 4,0 1,4 3400 4510
4550
4630
4710
4820
4950
555
570
575
600
610
640
510
530
590
620
635
670
1100 1900
2200
2850
3400
5200
7250
1600 0,6(6)
1,0(10)
1,6(16)
2,5 8,0 2,0 3800 5150
5180
5260
655
670
670
635
355
735
2850
3100
3400
2,5(25)
4,0(40)
6,3(63)
8,0 (80)
2,5 8,0 2,0 3800 5350
5450
5710
5900
700
705
740
780
765
775
965
1010
1410 35 4750
6300
10000
13400
2000 1,0(10)
1,6(16)
2,5(25)
4,0(40)
6,3(63)
8,0 (80)
4,2 16,0 3,0 4500 6260
6290
6410
6560
6920
7100
770
800
805
835
870
900
910
935
945
980
1225
1255
1810 42 4950
6100
8100
11900
17400
23600

Материальное исполнение основных элементов газосепараторов


Наименование сборочных единиц и деталей
Исполнение по материалам
1 2
Средняя температура холодной пятидневки, К (°С)*1
до 233 (минус 40) ниже 233 (минус 40)
до 213 (минус 60)
Марка стали, обозначение стандарта
Корпус днища 16ГС ГОСТ 5520-79 09Г2С ГОСТ 5520-79
Внутренние устройства из листовой стали и уголкового проката ВСст3пс2 ГОСТ 380-71 *2 09Г2С ГОСТ 5520-79
Сетчатый рукав *3 12Х18Н1ОТ ГОСТ 5632-72
Трубы сливные, штуцеров, подогревателя 20 ГОСТ 1060-74 10Г2 ГОСТ 4543-71
Крепеж внутренних устройств привариваемый 08Х13 ГОСТ 5632-72
не привариваемый 12Х13 ГОСТ 5632-72
Заглушки, ответные фланцы с резьбой 20 ГОСТ 1050-74 *2 10Г2 ГОСТ 4543-71 *2

*1 минимальная допустимая температура стенки газосепараторов, находящихся под давлением:

исполнение 1 – 233 К (- 40 °С), исполнение 2 – 213 К (- 60 °С).

*2 допускается применение других марок сталей с пределами применения по ОСТ 26-291-71.

*3 сетчатый рукав насадок и коагуляторов по ТУ 14-4-681-76, ТУ 26-02-354-76.

Пример условного обозначения газосепаратора сетчатого типа I на условное давление 6,4 МПа (64 кгс/см2), O 800 мм, материального исполнения 1:

ГС 1-6, 4-800-1 ОСТ 26-02-2059-79

Обозначение того же газосепаратора в случае его термообработки по условиям коррозионного растрескивания:

ГС 1-6, 4-800-1-Т ОСТ 26-02-2059-79

Обозначение того же газосепаратора, подлежащего теплоизоляции:

ГС 1-6, 4-800-1-И ОСТ 26-02-2059-79

Обозначение того же газосепаратора в случае его термообработки и теплоизоляции:

ГС 1-6, 4-800-1-Т-И ОСТ 26-02-2059-79

Назначение и условные проходы штуцеров и люков газосепараторов типа 1, 2

тр внутренний
газосепаратора
D6 600 800 1200 1600 2000
Давление условное
газосепаратора,
штуцеров и люка,
МПа (кгс/см2)
Py 2,5(25) 4,0(40)
6,3(63)
1,6(16) 2,5(25)
4,0(40)
6,3(63)
1,0(10) 1,6(16)
2,5(25)
4,0(40)
0,6(6) 1,0(10)
1,6(16)
2,5(25)
4,0(40)
1,0(10) 1,6(16)
2,5(25)
4,0(40)
Обозначение и назначение А Вход газа Проход
условный
Dy 150 100 200 150 250 200 350 250 400 350
Б Выход газа
В Выход конденсата 50 80 100 100
Г Дренаж 50
Д Для камеры
уровнемера
Е Для термометра 50/M27x2
Ж Для термометра
сопротивления
25/M20x1,5
З Вход теплоносителя 25
И Выход теплоносителя
К Для манометра показывающего 25/M20x1,5
Л Для отбора давления
М Для дифманометра
Н Для указателя уровня 15
Ц Люк 100 450

Маркировка

Отечественный газосепаратор сетчатый маркируется следующим образом:

ГС-Т-Ру-Dу-М-И
где:

  • ГС означает наименование устройства;
  • Т – тип сепаратора;
  • Ру – давление газа;
  • Dу – внутренний диаметр. Отечественные газосепараторы выпускаются с диаметрами от 600 до 2000 мм. При необходимости возможно производство сепаратора газа другого размера по индивидуальному проекту;
  • М – материальное исполнение. Газосепаратор ГС 1 изготавливается из стали 09Г2С-6 или 09Г2С-8;
  • И – наличие теплоизоляции. При работе в условиях низких температур фильтр сепаратор газа покрывается теплоизолирующим материалом.

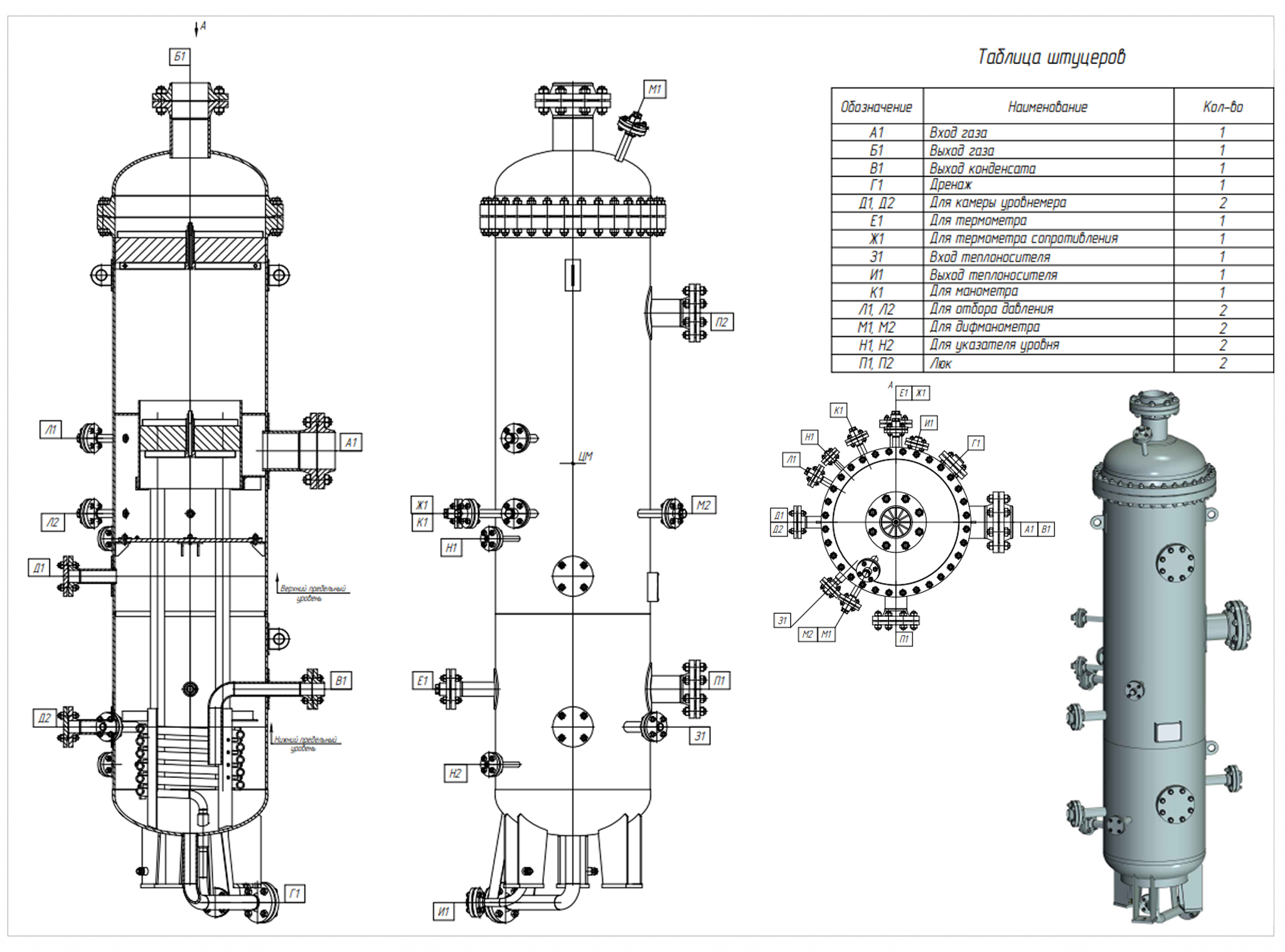

Газосепаратор типа 1

1 - корпус, 2 - днище, 3 - опора, 4 - подогреватель, 5 - насадка, 6 - коагулятор, лист защитный

Газосепаратор типа 2

1 - корпус, 2 - днище, 3 - опора, 4 - подогреватель, 5 - насадка, 6 - коагулятор, лист защитный

Для заказа нашей продукции вы можете скачать опросный лист на газосепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
